Что определяет рабочее давление гидравлического цилиндра

Неравномерная высота крепления

Если один угол заметно опускается, не стоит сразу делать вывод, что все четыре опоры слишком мягкие.

Сначала измерьте высоту установки в каждой точке крепления.

Значительная разница часто указывает на неравномерное распределение веса. В такой ситуации замена всех четырёх креплений на более жёсткие может уменьшить сжатие, не устранив при этом основной дисбаланс нагрузки.

Уменьшенный зазор

Обратите внимание на зазор между оборудованием и его основанием или несущей рамой.

Перегруженное крепление может сжаться настолько, что для гашения вибраций или амортизации ударов останется очень мало свободного хода.

Если машина соприкасается с твёрдой поверхностью, вибрация может проникать через эту точку соприкосновения, минуя резиновый изолятор. На этом этапе проблема уже не сводится лишь к внешнему виду крепления — она напрямую влияет на эффективность виброизоляции.

Перегрузка влияет не только на высоту подъема

Резиновые виброизоляторы являются частью системы «масса-пружина». Их рабочее прогибание и динамическая жёсткость влияют на собственную частоту опираемого оборудования.

Если в результате чрезмерной нагрузки крепление попадает в иную область своей кривой «нагрузка-прогиб», его эффективная жесткость может измениться.

Это может повлиять на вибрационные характеристики всей системы крепления.

Именно по этой причине мы не стали бы выбирать запасной крепеж, ориентируясь исключительно на показатель твердости по шкале Шор А.

Твердость по Шору характеризует твердость эластомера, но она напрямую не определяет грузоподъемность или жесткость готового крепления. Важную роль играют геометрия, объем резины, площадь склеивания и состав резиновой смеси.

Таким образом, две резиновые опоры, изготовленные из материала с одинаковой твердостью по Шору А, могут иметь совершенно разные характеристики «нагрузка-прогиб».

Выбор более жесткого крепления только потому, что существующее выглядит сжатым, может решить одну проблему и создать другую: меньшее прогибание, но, возможно, более сильная передача вибрации.

На что может повлиять длительная перегрузка

Длительная перегрузка со временем может привести к появлению видимых проблем, таких как необратимая деформация, выпуклость, растрескивание или отслоение резины от металла.

Однако у сопутствующего оборудования признаки неисправности могут проявиться раньше.

Недостаточная изоляция или чрезмерные перемещения оборудования могут усилить вибрацию, передаваемую на подшипники, крепежные элементы, трубные соединения и несущие конструкции. В случае насосов и компрессоров изменение высоты установки оборудования также может создавать дополнительную нагрузку на присоединенные трубопроводы или гибкие соединения.

Если рабочая точка системы изоляции сместится в неблагоприятную сторону, вибрация вблизи резонанса также может стать более заметной.

У этих явлений может быть множество причин, поэтому не следует автоматически возлагать вину на резиновую опору. Они являются поводом для проверки нагрузки на опору и состояния её установки в рамках процесса устранения неисправностей.

Простая проверка на месте

При практическом подборе оборудования и устранении неисправностей мы обычно начинаем с нескольких базовых проверок, а не сразу приступаем к замене разъединителя.

Сначала сравните высоту установки всех креплений. Затем проверьте распределение веса оборудования и оставшийся зазор вокруг основания. Если одно из креплений расположено значительно ниже остальных, проверьте положение центра тяжести, прежде чем выбирать более жесткое крепление на замену.

В случае существующей установки эти пять пунктов, как правило, дают полезное общее представление:

Масса оборудования → Распределение нагрузки → Прогиб крепления → Остаточный зазор → Условия вибрации. Если имеются данные о соотношении «нагрузка-прогиб» для установленной модели, сравните измеренный прогиб с этой кривой.

Сжатая резиновая опора не подвергается перегрузке автоматически. Вопрос заключается в том, работает ли она в пределах предусмотренного рабочего диапазона и сохраняет ли достаточный ход для данного применения.

Когда следует заменить резиновую опору?

Следует рассмотреть возможность перерасчета параметров в случае появления постоянной деформации, недостаточного остаточного хода, чрезмерного сжатия, отслоения резины от металла или значительного изменения веса оборудования.

Это также следует проверять после модификаций, которые приводят к изменению центра тяжести.

Для нового приложения наиболее полезной информацией для выбора является:

Вес оборудования

Количество точек крепления

Центр тяжести, если он известен

Частота колебаний или число оборотов двигателя

Ориентация при монтаже

Доступное место для установки

Рабочая температура

Если вы не уверены, перегружена ли существующая резиновая виброизоляция, сообщите компании HOAN вес оборудования, схему расположения точек крепления, частоту колебаний или число оборотов в минуту, направление установки и доступное пространство. Также будут полезны фотографии, на которых видно, как виброизоляция работает под нагрузкой.

Эти условия позволяют проверить распределение нагрузки и рабочий прогиб до изменения твердости резины или выбора другого крепления.

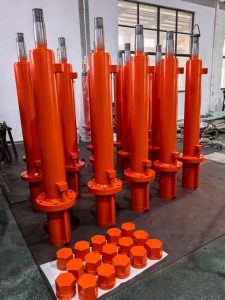

При расчете, проектировании или техническом обслуживании гидравлической системы всегда возникает один фундаментальный вопрос: какое рабочее давление этот гидравлический цилиндр действительно способен выдержать? Будь то 10 МПа, 21 МПа или более — давление, на которое рассчитан цилиндр, не является случайным — оно тщательно рассчитано. В первой части этой серии мы рассмотрим, как выбор материала и механическая прочность составляют основу номинального давления цилиндра.

Часть 1: Прочность материала — основа номинального давления гидравлического цилиндра Название: Что определяет рабочее давление гидравлического цилиндра? (Часть 1: Выбор материала и его прочность)

1. Корпус цилиндра (трубка): первичная преграда давления

Корпус представляет собой основную камеру, в которой находится жидкость под давлением. Его способность выдерживать давление зависит от:

Выбор материала: высокопрочные бесшовные стальные трубы (например, 27SiMn, 45# / AISI 1045), легированные поковки или коррозионно-стойкая нержавеющая сталь. Решающими показателями являются предел текучести и предел прочности на разрыв — чем выше прочность, тем большее давление может выдерживать ствол при заданной толщине стенки.

Расчет толщины стенок: Осуществляется с помощью точных инженерных формул в соответствии с международными стандартами (такими как ISO 6020/2, DIN 24554 и GB/T 7933). Толщина рассчитывается исходя из рабочего давления, внутреннего диаметра и заданного коэффициента безопасности (как правило, ). Более высокие рабочие давления требуют точных расчетов и более толстых стенок.≥1.5

2. Поршневой шток: прочность на растяжение, толкающую нагрузку и сопротивление потере устойчивости

Поршневой шток подвергается постоянным силам толкания и тяги, одновременно противостояя потере устойчивости колонны при сжимающих нагрузках:

Прочность сплава: закаленные и отпущенные легированные стали (например, 42CrMo / AISI 4140) или нержавеющая сталь обеспечивают высокий предел текучести, предотвращающий деформацию конструкции.

Диаметр стержня и коэффициент удлиненности: Диаметр стержня определяет площадь поперечного сечения и модуль упругости при изгибе. Стержень с недостаточным диаметром подвержен риску изгиба или катастрофического потери устойчивости под действием осевой нагрузки высокого давления.

Защита поверхности: Твёрдое хромирование обеспечивает высокую износостойкость и коррозионную стойкость, а плотный слой способствует долговечности поверхности.

3. Заглушки, фланцы и соединительные элементы

Торцевые крышки и монтажные фланцы должны выдерживать значительные силы разъединения, создаваемые внутренним гидравлическим давлением:

Высокая прочность конструкции: Материалы, из которых изготовлены компоненты, должны обладать характеристиками предела текучести, равными или превышающими характеристики ствола.

Геометрия, обеспечивающая снятие напряжений: размеры и переходы должны эффективно распределять гидравлические нагрузки, чтобы исключить зоны высокой концентрации напряжений.

4. Системы уплотнения под высоким давлением

Хотя уплотнения не обеспечивают конструктивную жесткость, их полимерные матрицы (полиуретан [PU], нитрил [NBR], фторэластомер [FKM], смеси PTFE) должны выдерживать пиковые давления в системе, гидродинамические нагрузки и диапазоны температур в течение длительных рабочих циклов. В конструкциях, рассчитанных на высокое давление, часто используются противоэкструзионные опорные кольца и многоступенчатые уплотнительные профили.

Вставьте здесь мягкий разрыв Вам нужен гидравлический цилиндр, разработанный с учётом экстремальных давлений?

Благодаря многолетнему специализированному опыту в области проектирования гидравлических цилиндров и их изготовления по индивидуальному заказу, наша инженерная команда Ouman подбирает материалы, толщину стенок и высокоэффективные уплотнительные системы в соответствии с вашими конкретными эксплуатационными параметрами. Независимо от того, нужны ли вам цилиндры для тяжелых промышленных условий эксплуатации или для мобильных систем, работающих в экстремальных условиях, мы обеспечиваем надежность каждого компонента.

📩 [Свяжитесь с нашей инженерной командой уже сегодня, чтобы получить расценки на индивидуальный проект]
