Основы, расчет усилий и принципы работы

Гидравлические цилиндры используются повсеместно. От подъема стрелы экскаватора и зажимания навесного оборудования на вилочном погрузчике до наклона сельскохозяйственных орудий, управления задними подъемниками грузовиков, привода механизмов уплотнителей отходов, а также выполнения точных движений «толкать-тянуть» или зажимающих движений в промышленной автоматизации — гидравлические цилиндры являются невидимыми «рабочими лошадками», обеспечивающими работу современной техники.

На первый взгляд гидравлический цилиндр может показаться простой металлической трубкой, которая выдвигается и втягивается. Однако рабочие характеристики, скорость, стабильность и срок службы любого оборудования зависят от того, что находится внутри: внутренней конструкции, точности размеров, систем уплотнения, способов крепления и условий эксплуатации.

Что такое гидравлический цилиндр?

Гидравлический цилиндр (часто называемый просто «цилиндром» или «поршнем») — это механический привод в гидравлической системе. Его основная функция заключается в преобразовании энергии гидравлической жидкости в линейное движение и механическую силу.

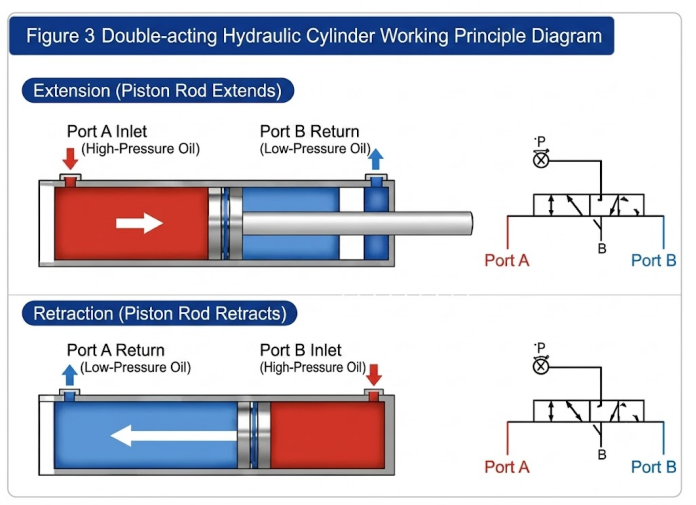

Последовательность работы: Гидравлический насос подает жидкость под давлением в цилиндр → жидкость толкает внутренний поршень → поршень приводит в движение шток, выдвигая или втягивая его → выполняется линейная работа.

Системная интеграция: Гидравлический цилиндр никогда не работает в одиночку. Он является частью полноценного гидравлического контура, включающего резервуар, насос, регулирующие клапаны, гидравлические магистрали, фильтры, уплотнения и гидравлическое масло. Насос обеспечивает подачу энергии, клапаны направляют поток, а цилиндр обеспечивает конечный механический выходной сигнал.

Формирование и расчет сил

Способность гидравлического цилиндра развивать большую силу обусловлена давлением жидкости, действующим на всю площадь поверхности внутреннего поршня.

Техническое примечание: Увеличение диаметра рабочего отверстия повышает тяговую силу, но требует более высокого расхода жидкости, что может снизить скорость цикла и увеличить стоимость системы. При выборе необходимо обеспечить баланс между силой, скоростью, ходом, давлением и ограничениями по занимаемому пространству.
