Основные компоненты, типы работы и классификация

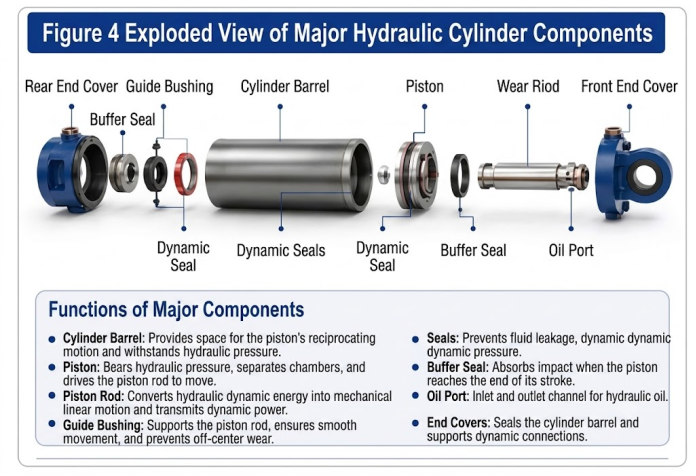

1、Разбивка по основным компонентам

• Корпус цилиндра (трубка): Основной элемент конструкции. Точность внутренней хонинговой обработки и шероховатость поверхности напрямую определяют срок службы уплотнений и стабильность движения.
• Поршень: основной элемент, воспринимающий давление. Оснащен динамическими уплотнениями и износостойкими втулками, которые разделяют камеры давления и обеспечивают привод штока.
• Поршневой шток: Передает усилие наружу. Подвергается воздействию значительных изгибающих, растягивающих и ударных нагрузок. Хромированное покрытие и устойчивость к царапинам имеют решающее значение.
• Головка цилиндра и направляющая втулка: Обеспечивают герметизацию конца штока и служат опорой для подвижного штока. Предотвращают боковую нагрузку и неравномерный износ уплотнений.
• Уплотнительный комплект: включает поршневые уплотнения, уплотнения штока, буферные уплотнения, скребки и изнашиваемые кольца, предотвращающие внутренний обход и внешнюю утечку.
• Порты: каналы для входа и выхода жидкости. Размеры подобраны таким образом, чтобы свести к минимуму падение давления и нагрев жидкости.2、Цилиндры одностороннего действия и цилиндры двустороннего действия


  Особенность	Цилиндр одностороннего действия	Цилиндр двойного действия
  Порты	1 порт	2 порта
  Направление движения	Гидравлическое давление в одном направлении	Гидравлическое давление в обоих направлениях
  Сила отдачи	Пружина, сила тяжести или внешняя нагрузка	Контролируемая гидравлическая жидкость
  Типичные области применения	Подъемники для самосвалов, гидравлические домкраты, зажимы	Экскаваторы, системы рулевого управления, промышленные прессы

  Основные типы конструкций

  Сварные цилиндры: компактная конструкция без соединительных тяг; идеально подходят для мобильной техники, подвергающейся сильным ударным нагрузкам и имеющей ограниченное пространство.

  Цилиндры с соединительными тягами: скрепляются резьбовыми соединительными тягами; имеют стандартизированную конструкцию и просты в обслуживании; широко используются в промышленной автоматизации.

  Телескопические цилиндры: многоступенчатая вложенная конструкция, обеспечивающая большой ход при небольших габаритах в сложенном состоянии (например, в самосвалах).

  Цилиндры повышенной прочности: конструкционные цилиндры высокого давления с толстыми стенками и прочной системой направляющих для применения в горнодобывающей промышленности, на металлургических заводах и в судостроении.
